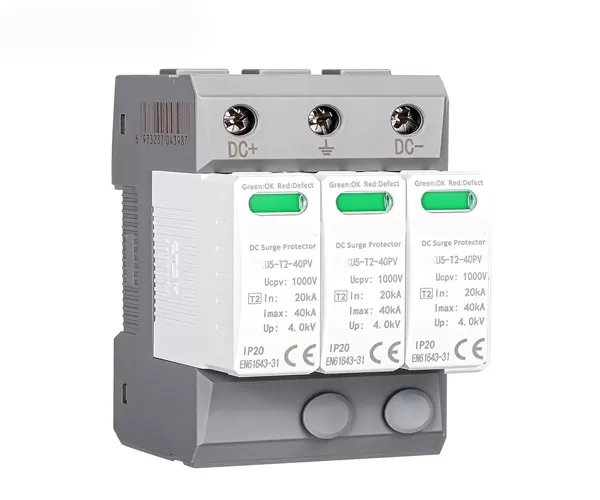

جهاز الحماية من زيادة التيار (SPD) من نوع APU5-T2 DC مناسب لأنظمة التوزيع والتحكم للتيار المتردد 50/60Hz بجهد مقنن 230V أحادي الطور / 400V ثلاثي الأطوار. يستوفي متطلبات الاختبار من المستوى الثاني لأجهزة الحماية من زيادة التيار (SPD)، ويُستخدم لقمع الجهد العابر الزائد إلى ما دون جهد تحمل المعدات، وتفريغ طاقة الزيادة، وبالتالي حماية دوائر النظام والمعدات.
تعمل واقيات التيار الزائد على تحويل الفولتية أو التيارات الزائدة في النظام الكهربائي بسرعة إلى الأرض، مما يمنع تدفق هذه الفولتية أو التيارات عبر المعدات وبالتالي حمايتها من التلف.
الحد بفعالية من الجهد الزائد وتفريغ تيارات الصواعق، مما يضمن سلامة المعدات الإلكترونية.
من خلال تقليل جهود الطفرة في النظام الكهربائي، تعمل واقيات الطفرة على تحسين استقرار النظام وموثوقيته، مما يقلل من حدوث الأعطال في النظام.
توفر حماية سلامة لمختلف الأجهزة الإلكترونية والأدوات وخطوط الاتصالات.
البيانات الفنية | ||||||
تصنيف SPD وفقًا لـ IEC/EN61643-11 | T2 | T2 | T2 | T2 | T2 | |
أقصى جهد تشغيل مستمر للتيار المتردد | Uc | 150V | 275V | 320V | 385V | 440V |
أقصى جهد تشغيل مستمر للتيار المتردد | Uc(N-PE) | 255V | 255V | 255V | 255V | 255V |
تيار التفريغ الاسمي (8/20μs) | In | 20kA | 20kA | 20kA | 20kA | 20kA |
أقصى تيار تفريغ (8/20μs) | Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
مستوى الحماية من الجهد | Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
مستوى الحماية من الجهد 5 كيلو أمبير | Up | ≤0.6kV | ≤1.0kV | ≤1.2kV | ≤1.4kV | ≤1.6kV |
مستوى الحماية من الجهد | Up(N-PE) | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
أقصى فيوز احتياطي | 125AgL | |||||
زمن الاستجابة | tA | ≤25ns | ||||
زمن الاستجابة | tA(N-PE) | ≤100ns | ||||
نطاق درجة حرارة التشغيل | Tu | -40°℃~80℃ | ||||
حالة التشغيل / مؤشر العطل | أخضر / أحمر | |||||
مساحة المقطع العرضي (الحد الأدنى) | 4mm² | |||||
مساحة المقطع العرضي (الحد الأقصى) | 35mm² | |||||
للتركيب على | سكة Din مقاس 35mm | |||||
مادة الغلاف | بلاستيك حراري UL94-V0 | |||||
درجة الحماية | IP20 | |||||
عدد الأقطاب | 1P,2P,3P,4P,1P+NPE,3P+NPE | |||||
