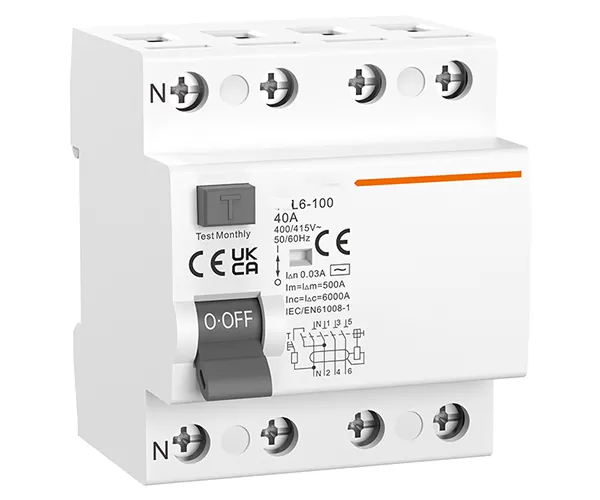

APL6-100 قاطع تسرب تيار من النوع المغناطيسي (RCCB)

المعيار

IEC/EN61008-1

الحماية

عطل أرضي

نوع الفصل

كهرومغناطيسي

نوع الحماية (تسرب كهربائي)

AC,A,G,S

عدد الأقطاب

2P(1P+N),4P(3P+N), القطب N على اليمين

التيارات المقدرة (In)

16,25,32,40,63,80,100A

تيارات الحساسية المقدرة I△n

10,30,100,300mA(10mA فقط من أجل In=16-25A)

زمان إيقاف التيار المتبقي تحت L△n

≤0.1s

السعة المقدرة للتيار المتبقي للتوصيل والفصل (L△m)

500A(ln=16-40A),10ln(In=63-100A)

الجهد المقدر (Ue)

1P+N:230/240V~,3P+N:400/415V~

التردد المقدر

50/60Hz

سعة القطع المقدرة

6,000A,10,000A

فيوز SCPD

6000 一 10000

الجهد النبضي المقدر مع الجهد القياسي (1.5/50) Uimp

4,000V

جهد اختبار العزل عند التردد الصناعي لمدة 1 دقيقة

2kV

العمر الكهربائي

2,000 دورة

العمر الميكانيكي

4,000 دورة

مؤشر وضع التلامس

نعم

مؤشر العطل الأرضي

نعم

درجة الحماية

IP20

درجة حرارة المحيط

-5℃ إلى +40℃، رطوبة قصوى 95%

نوع توصيل الطرفية

كابل / قضيب توصيل من النوع الدبوسي / قضيب توصيل من النوع الشوكي

أقصى حجم للطرفية للكابل

35mm²

أقصى عزم ربط

2.5N.m

التركيب

التركيب على سكة DIN 35 مم

التوصيل

من الأعلى والأسفل
