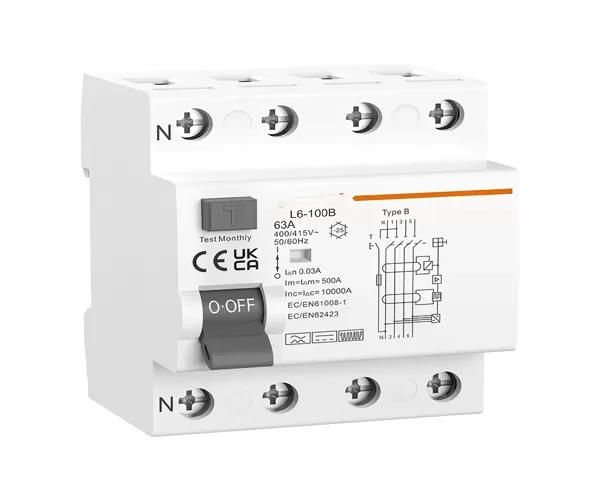

APL6-100B نوع ب قاطع تسرب التيار المتبقي (RCCB)

المعيار

IEC61008-1, IEC62423

الحماية

عطل أرضي

نوع الفصل

كهرومغناطيسي

نوع الحماية (تسرب التيار)

B

عدد الأقطاب

2P(1P+N), 4P(3P+N)، القطب N على اليسار

الجهد المقنن (Ue)

2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~

جهد العزل Ui

500V

التيارات المقننة (In)

16,25,32,40,63,80,100A

تيارات الحساسية المقننة I△n

30,100,300mA

زمن القطع للتيار المتبقي تحت I△n

≤ 0.1s

سعة التوصيل والفصل المقننة للتيار المتبقي (I△m)

500A(In≤50A), 10In(In>50A)

التردد المقنن

50/60Hz

سعة القطع المقننة

10,000A

مصهر SCPD

10000

جهد تحمل النبض المقنن (1.5/50) Uimp

4,000V

جهد اختبار العزل عند التردد الصناعي لمدة دقيقة واحدة

2.5kV

العمر الكهربائي

2,000 دورة

العمر الميكانيكي

4,000 دورة

مؤشر وضع التلامس

نعم

مؤشر عطل الأرضي

نعم

درجة الحماية

IP20

درجة الحرارة المحيطة

-25 درجة مئوية إلى +40 درجة مئوية، رطوبة قصوى 95%

نوع توصيل الطرفية

كابل/قضيب توصيل من النوع الدبوسي/قضيب توصيل من النوع الشوكي

أقصى حجم للطرفية للكابل

35mm2

أقصى عزم ربط

2.5N.m

التركيب

التركيب على سكة DIN 35 مم

التوصيل

من الأعلى والأسفل
