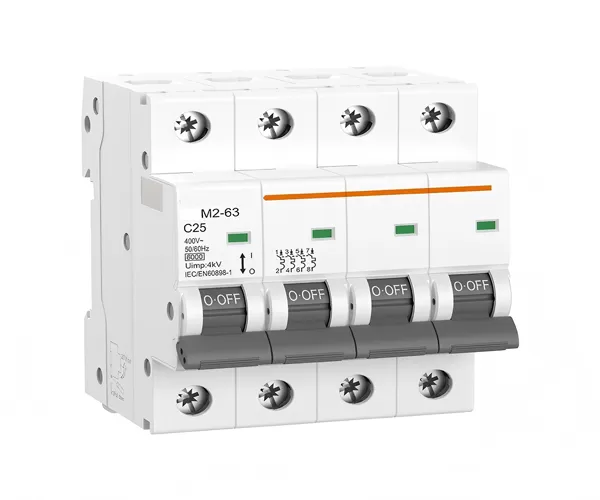

يستخدم القاطع الكهربائي المصغر APM2-63 قاطع الدائرة الكهربائية (MCB) آلية تخزين الطاقة للتشغيل، مما ينتج عنه عمر خدمة أطول؛ المكونات الهيكلية والوظيفية مصنوعة من بلاستيك مستورد مقاوم للهب والحرارة والصدمات؛ كما أن قدرته العالية على الحد من التيار تضمن فعالية التكلفة لسلسلة المنتجات.
يمنع بشكل فعال الحرائق الكهربائية، ويحمي الأسلاك والأجهزة من التلف. أكثر حساسية وأسرع من المصهرة.
سهولة إعادة الضبط بعد حدوث عطل، مما يلغي الحاجة لاستبدال الفيوز.
مناسبة للمباني السكنية والتجارية ومراكز البيانات والبيئات البحرية والصناعية.
CB، CE، UKCA، Inmetro
البيانات الفنية | |
المعيار | IEC/EN 60898-1 |
الحماية | التيار الزائد وقصر الدارة |
نوع القطع | حراري-مغناطيسي |
عدد الأقطاب | 1P,2P,3P,4P,1P+N,3P+N |
الجهد المقنن (Ue) | 240/415V~ |
التيارات المقننة (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
التردد المقنن | 50/60Hz |
قدرة القصر المقننة (Icn) | 6kA |
فئة تحديد الطاقة | 3 |
جهد التحمل النبضي المقنن (Uimp) (1.2/50μs) | 4kV |
جهد اختبار العزل | 2kV(50/60Hz,1 min.) |
خصائص القطع الحراري | (1.13-1.45)xIn |
خصائص القطع اللحظي | B:(3-5)xIn,C:(5-10)x×In,D:(10-20)xIn |
العمر الكهربائي | 4,000 دورة |
العمر الميكانيكي | 10,000 دورة |
مؤشر وضع التلامس | أخضر OFF/أحمر ON |
درجة الحماية | IP20 |
درجة حرارة المحيط | -5℃ إلى +40℃، رطوبة قصوى 95% |
نوع توصيل الأطراف | كابل / قضيب توصيل من النوع الدبوسي |
أقصى حجم طرفي للكابل | 25mm² |
أقصى عزم ربط | 2.5N.m |
التركيب | التركيب على سكة DIN مقاس 35 مم |
طريقة الدخل | ثنائي الاتجاه |
